Лазерна головка SCULPFUN S10

Лазерний модуль SCULPFUN S10 із високошвидкісною лазерною насадкою з повітряним соплом

Застосовні машини

SCULPFUN S9/S6pro/S6, ATOMSTACK A5/A5Pro, ORTUR (версія 12V), ELEKSMAKER та інші лазерні гравірувальні машини або 3D-принтери DIY, верстати з ЧПУ.

Як оцінити, чи підходить лазер S10 для використання? Зверніть увагу, що вхідна напруга лазера S10 становить 12 В, а S10 — це 3-контактний інтерфейс, ви можете переглянути детальні зображення.

Параметри лазерної друкованої плати:

Розмір пластини: 40х40 мм

PCB: плата модуляції 12 В/ШІМ

Вхідна напруга: 12В

Максимальний вхід лазерного модуля: 12 В 5 А

Кабель: HY2.0, 3-контактний термінал (3-жильний кабель, A: PWM+, B: GND, C: VCC).

Вентилятор: 12V 0.15A 4020 fan

Швидкість обертання вентилятора: 15000 об/хв

Робоча температура: від -20 до 70 градусів Цельсія

Технологія формування ультратонкого лазерного променя високої щільності 10 Вт

Вихідну потужність лазера S10 збільшено до 10 Вт, що вдвічі перевищує потужність S9. Але S10 отримує такий самий ультратонкий лазерний промінь 0,08 мм, що й S9, що означає, що S10 має вищу щільність енергії, сильніше проникнення різання та можливості гравірування.

Потужна швидка подача повітря

S10 оснащений високошвидкісними пневматичними форсунками. Що виділяє цю насадку, так це її передова гідродинамічна конструкція, яка краще використовує тиск повітря. Використовуючи той самий компресор, S10 має швидший потік повітря. Наприклад, використовуючи повітряний компресор 30 л/хв, 0,03 МПа, насадка S10 викидає високошвидкісний повітряний потік до 14,5 м/с. Це значно покращить проникнення та ефективність різання.

швидше, сильніше, чистіше

У поєднанні з передовою високошвидкісною пневматичною підтримкою та лазером високої щільності 10 Вт S10 демонструє порівнянну продуктивність промислового різання деревини: по-перше, ефективність різання значно покращена, а швидкість різання вища; по-друге, проникнення різання сильніше, і воно може різати багато порід деревини високої щільності 3. Поверхня різання чистіша, і сильний повітряний потік видує залишки, так що поверхня ріжучої заготовки не має плям.

швидше і чистіше

Удосконалений високопотужний лазер із подачею повітря в S10 може прискорити спалювання матеріалу та залишків, значно підвищуючи ефективність різання, роблячи лазерне різання швидшим і чистішим.

Звичайне різання 6-10 мм фанери 4 мм/с за раз

Суперчиста ріжуча кромка без плям диму.

Матеріали для гравірування та різання

Матеріали для різьблення: різні види деревини (включаючи горіх, вишня та іншу деревину високої щільності), МДФ, зигзаг, картон, пластик, шкіра, друкована плата, глинозем, нержавіюча сталь 304, кераміка, темний камінь

Матеріал для різання: усі види деревини (включно з горіхом, вишнею та іншою деревиною високої щільності), МДФ, акрилова дошка, картон, нетканий матеріал, бамбук, шкіра, деякі пластикові дошки, друковані плати

Вихідна потужність лазера: 10 Вт (світлова енергія)

Внутрішній діаметр трахеї: 7,5 мм (рекомендовано використовувати повітряний компресор 30 л/хв, 0,03 МПа, зовнішній діаметр сопла: 8 мм)

Довжина хвилі лазера 455±5 нм

Тип лазера та фіксований фокус: лазер із фіксованим фокусом, фіксований фокус через 50-мм вимірювальну колонку

Лазерний захисний щиток: оснащений знімним лазерним захисним щитком для захисту ваших очей. Ви можете відрегулювати його вгору та вниз або зняти окуляри.

Матеріал корпусу лазера: алюмінієвий сплав;

Універсальна плата модуляції 12 В/ШІМ

Використовуючи звичайну плату модуляції 12 В/ШІМ, її можна адаптувати до звичайної материнської плати GRBL або CNC. Ви можете переглянути зображення продукту для отримання детальної інформації.

Широко сумісний дизайн

Лазерний модуль SCULPFUN має геніальні та широко сумісні структурні з’єднувальні пристрої, які можуть бути добре адаптовані до різних лазерних гравірувальних верстатів, лазерних різаків, 3D-принтерів, фрезерних верстатів з ЧПУ тощо, і можуть бути встановлені на верстатах різних марок, таких як лазерний гравірувальний верстат SCULPFUN S9 / S6pro/S6, ATOMSTACK A5/A5Pro, ORTUR (версія 12 В) або інші. Машини своїми руками.

Лазерне програмне забезпечення: LaserGRBL, LightBurn, LaserGRBL, LightBurn, Benbox, GrblController, LiteFire, підтримує Windows, підтримує MAC. Підтримувані формати файлів NC, BMP, JPG, PNG, DXF та інші формати зображень.

Вага упаковки: 0,85 кг

Розмір упаковки: 22,7х13,6х9,5 см

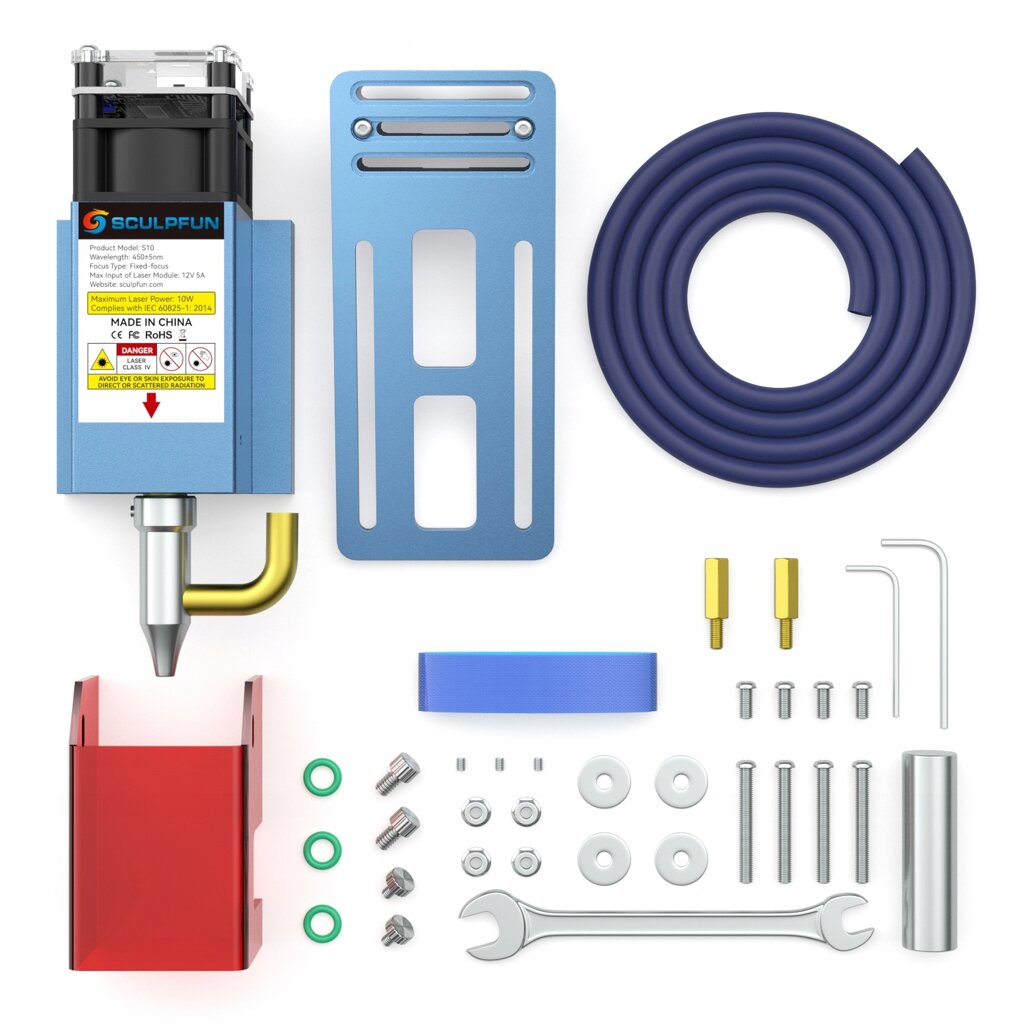

Повітряна трубка діаметром 1x7,5 мм

1 x акриловий захисний чохол

1 x лазерна головка S10

1 багатофункціональний роз'єм

Мірний стовпчик 1х50 мм

1 набір гвинтів та інструментів

Регульована лазерна маска для очей

S10 Laser оснащений знімним наочником, тому він не відблискує навіть без окулярів. Наочники можна легко зняти, коли вони не потрібні.
